SOC 电源管理芯片（PMIC）功能及测试

在现代电子系统中，电源管理芯片（PMIC）作为 SoC 的关键配套器件，承担着电源分配、电压调节、功耗控制等多项任务。对于 ATE（自动测试设备）工程师而言，PMIC 的测试不仅关乎芯片本身的性能验证，更是保障整机稳定运行的基础。本文将从应用背景与功能出发，深入探讨 PMIC 的测试内容与挑战，并介绍 Advantest 如何在最新的 V93000 EXA-Scale 平台中，利用XPS256板卡应对这些挑战。

一、 SOC 电源管理芯片（PMIC）的应用背景与主要功能

随着智能手机、可穿戴设备、汽车电子等领域对集成度和能效的要求不断提升，SoC（System on Chip）架构日益复杂，内部集成了 CPU、GPU、DSP、AI 加速器等多个模块。这些模块对供电的要求各不相同，PMIC 的角色也愈发重要。PMIC 的主要功能包括：

· 多路电源输出管理：通过集成多个 LDO（低压差稳压器）和 DCDC（电压转换器），为不同模块提供稳定电压。

· 动态电压频率调节（DVFS）：根据负载变化动态调整输出电压/开关频率，实现节能。

· 电源时序控制：确保各模块按顺序启动，避免系统异常。

· 电池管理功能：包括充电控制、热保护、电量计量等。

· 保护机制：如过压、过流、过温保护，提升系统可靠性。

此外，现代 PMIC 通常采用 I²C 或 SPI 接口与主控通信，支持寄存器配置，实现灵活的电源策略。

以 TI 的 TPS6593-Q1 为例，包含了以上提到的主要PMIC模块：

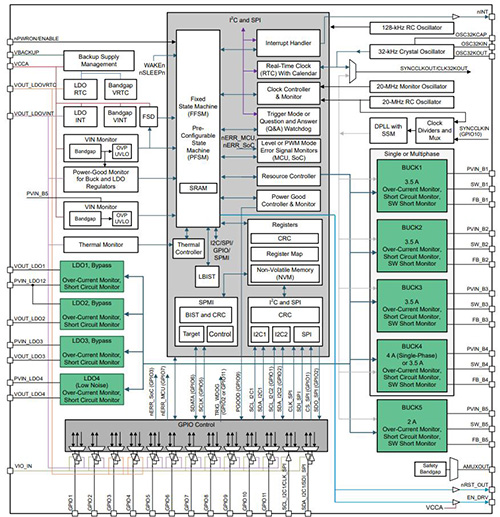

1-1 典型的PMIC芯片模块示意图

二、 PMIC 芯片的测试内容及挑战

从 ATE 工程师的角度来看，PMIC 的测试覆盖模拟、数字、功率等多个维度，测试内容复杂，挑战颇多。主要测试项目包括：

1. 电压精度与稳定性测试

· LDO/DCDC 输出电压精度：需在不同负载条件下验证输出电压是否在规格范围内。

· 负载响应测试：模拟负载突变，观察电压恢复时间与波动范围。

· 纹波与噪声测试：使用高精度模块测量输出纹波，评估电源质量。

2. 功率效率与热性能测试

· 转换效率测试：测量输入输出功率比，评估 DCDC 的能效。

· 热保护功能验证：通过升温或模拟热源触发过温保护，验证其响应机制。

3. 通信与寄存器功能测试

· I²C/SPI 通信测试：验证通信稳定性、时序正确性、寄存器读写功能。

· 寄存器配置测试：检查不同配置下的电源行为是否符合预期。

4. 时序与启动测试

· 电源启动顺序测试：通过时序测量模块(TMU)，验证各路电源的启动时间与顺序。

· 软启动功能验证：确保电压上升斜率符合规范，避免冲击电流。

5. 保护机制测试

· 过压/欠压保护：施加异常电压，验证芯片是否能及时关闭输出。

· 过流保护：模拟短路或大电流负载，观察保护响应。

· 热关断测试：在高温环境下运行，验证芯片是否能安全关断。

测试挑战：

· 多通道并发测试：PMIC 通常有十几路输出，需设计高并发测试方案，避免测试时间过长。

· 高精度测量需求：精度要求高（±1%甚至更严），部分参数如纹波、噪声要求更高，需选用高精度ADC。

· 功率器件测试安全性：高电流测试需注意设备保护与操作安全。

在这样的背景下，如何选择合适的平台实现高并发、高精度、全闭环监控的 PMIC 测试？业界的先进 ATE 方案又是如何应对这些痛点的？

在下篇内容中，我们将深入解析 Advantest V93000 EXA‑Scale 平台与 XPS256 板卡的核心优势，探讨其如何在资源、精度、安全性等方面，为 PMIC 测试提供一体化的解决方案。欢迎继续阅读下篇，共同走进 PMIC 高效测试的“武器库”。

在上一部分，我们从功能与测试需求出发，梳理了 PMIC 在实际测试中面临的复杂场景与关键挑战。随着技术不断演进，ATE 工程师需要更灵活、更精确、更高安全裕度的测试平台，以适应多路输出、动态响应、高精度测量及并发功率需求的全面提升。

基于此，业界领先的 Advantest V93000 EXA‑Scale 平台，以及其核心电源板卡 XPS256，成为 PMIC 测试场景中的重要推动力量。本篇将围绕其资源配置、测量能力以及安全防护机制等方面展开，深入探讨它如何助力工程师从容应对 PMIC 测试的多维挑战。

三、 基于 V93000 EXA-Scale 平台，利用XPS256 板卡测试PMIC的优势

XPS256 是 ADVANTEST 基于 V93000 EXA-Scale 先进测试平台开发的通用电源板卡，在测试资源，测量精度，功率预算 等方面具有显而易见的优势。

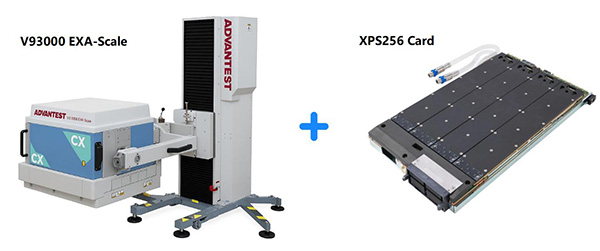

3-1 基于V93000 EXA-Scale 的XPS256板卡

1. 充沛的测试资源，应对高并发

· XPS256 提供256个独立的测试通道

· 每个通道支持 -2.5 V ... +7.0 V 的电压输出，最大 1A 电流（支持 全4象限 电压电流源）

· 通道可自由分配功率预算，全板卡支持 256A @2V 的输出

· 支持灵活的通道并联（Ganging），进一步提高输出功率。（如下图）

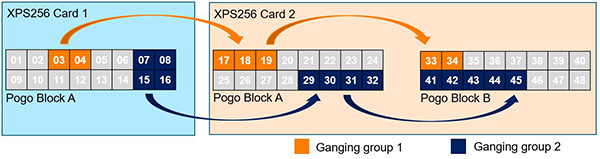

3-2 XPS256 板卡通道的并联灵活性

2. 精确的测量单元，满足严标准

· 施加或测量电压时，精度最高可达 150uV

· 施加或测量电压时，精度最高可达 50nA

· 波形发生器(AWG)/示波器(DGT) 最大速率可达 2Msps，电压电流均支持

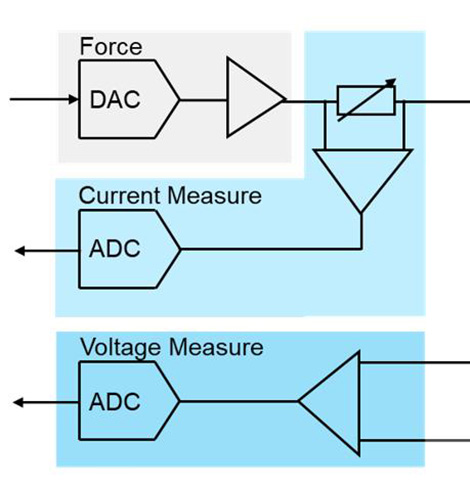

3-3 XPS256板卡的激励和测量单元示意图

3. 可靠的安全保护，守护全流程

· 全域 Background DC Profiling 功能，赋予了 XPS256 监控 测试/生产过程中可能的 功率隐患。

强大的 DC Profiling 支持最高采样速率 2Msps，带宽 500KHz，提供示波器级别的测量精度，不需要外接其它仪器。对于厂家的隐患，例如不平衡的通道并连（Ganging）电流，Probe 针卡老化导致电流增大等，均可有效追踪，避免测试设备和芯片损坏。下图完美展示了DC Profiling 优异的性能：

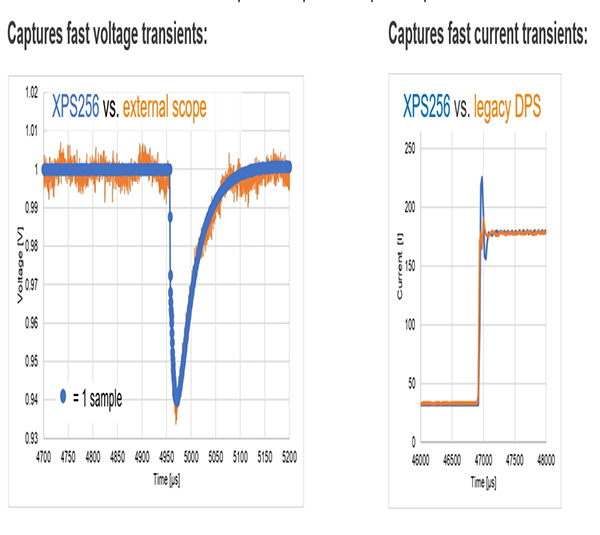

3-4 XPS256与示波器快速电压捕捉瞬态对比

3-5 XPS256与传统DPS板卡快速电流捕捉瞬态对比

独立ADC 的架构赋予了 XPS256 板卡DC Profiling 同时检测电压/电流/压降的能力，并且真正实现了对测试流程的 后台全覆盖，时间零开销。下图展示了同时对3要素的全流程，无死角记录：

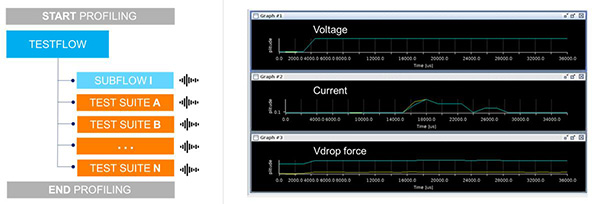

3-6 XPS256板卡DC Profiling全流程采集能力

此外，用户还可以在任意关心的区间，插入 Background DC Profiling，选择不同的触发模式，灵活地实现问题追踪。

· 快速而精准的动态电压/电流钳位，百us级别的响应速度，稳定脉冲功率需求；对于不合理的电压电流脉冲，板卡会自动触发Alarm，必要时自行断开，确保硬件安全；此外，上下电时序/斜率也可通过程序严格约束，进一步降低测试风险。

四、随着 SoC 架构的持续演进，电源管理芯片（PMIC）在系统稳定性与能效优化中的作用愈发关键。对于 ATE 工程师而言，PMIC 的测试不仅是技术挑战，更是保障产品质量的核心环节。借助 Advantest V93000 EXA-Scale 平台及 XPS256 板卡，我们能够在高并发、高精度、高安全性的测试需求下，实现对 PMIC 的全面验证。未来，随着电源管理技术的不断发展，测试方案也将持续迭代升级，为智能终端的可靠运行提供坚实保障。
