电源“免疫力”决定芯片稳定性：PSRR测试为何越来越关键

随着芯片制程持续微缩、工作电压不断降低，以及算力需求的指数级增长，电源系统的稳定性正在成为影响电子系统可靠性的关键因素。电源轨上微小的纹波噪声，可能导致精密AI算法产生偏差，甚至引发汽车电子系统的误判。如何量化评估电源系统抵御干扰的能力，已成为工程师在设计和验证电源管理方案时必须面对的问题。

在众多电源性能指标中，电源抑制比（Power Supply Rejection Ratio，PSRR）正逐渐成为衡量电源系统抗干扰能力的重要参数。从消费电子到汽车电子，再到人工智能计算系统，PSRR已成为工程师在进行电源器件选型和系统评估时的重要参考指标。

PSRR：衡量电源抗干扰能力的重要指标

在实际电子系统中，电源输入端通常处于复杂的电磁环境之中。噪声可能来自电源本身的开关行为，也可能来自高速数字电路的串扰或时钟信号的耦合。PSRR用于量化电源系统在面对这些输入噪声时，保持输出端电压稳定和纯净的能力。

从定义上看，PSRR表示输入端纹波电压与输出端纹波电压之比的对数值，其单位为分贝（dB）。

PSRR数值越高，意味着电源对输入噪声的抑制能力越强，输出电压受到干扰的影响越小。对于需要稳定供电的芯片系统而言，更高的PSRR意味着更“干净”的电源环境。

高性能系统对PSRR提出更高要求

随着电子系统复杂度不断提升，对电源稳定性的要求也在持续提高。在电源管理芯片（PMIC）以及电源稳压器、放大器等电路设计中，PSRR测试已经成为评估器件性能的重要手段。

在典型的高性能电子系统中，例如GPU、SoC、FPGA等处理器平台，以及SerDes、PCIe、USB等高速接口系统，多个电源轨需要同时为高速数据处理提供稳定供电。电源纹波可能来源于开关噪声、谐波、数字信号串扰以及时钟耦合等多种因素。如果电源系统对纹波噪声的抑制能力不足，可能导致信号抖动、误码率上升，并最终影响系统稳定性。

目前，PSRR测试已广泛应用于精密工业、汽车电子、医疗设备以及人工智能等领域。

在精密工业领域，PSRR测试常用于评估低压差稳压器（LDO）的电源稳定性，为精密电源系统设计提供重要参考。

在汽车电子系统中，车规级电源器件需要在振动、温度变化以及复杂电磁环境下保持稳定工作。PSRR测量能够帮助工程师评估电源系统在严苛工况下的抗干扰能力，从而支持功能安全设计。

医疗设备同样对电源稳定性有着严格要求。通过PSRR测量，可以评估电源噪声对设备精度和稳定性的影响，从而确保诊断数据的可靠性。

在人工智能系统中，这一问题尤为突出。AI芯片的工作电压正在不断降低，同时计算吞吐量却持续提升。电源轨上的微小纹波噪声，都可能导致计算误差、算法偏差或功耗管理效率下降。因此，高PSRR电源系统已成为AI芯片稳定运行的重要基础。

下图为一款用于AI存储器LPDDR，其工作电压低至0.5V，预留给电源的纹波噪声裕量越来越小。

鉴于其低电压的电源需求及高吞吐量的特性,  如果要保障其持续运行在高算力的AI应用场景下,  高稳定且对纹波噪声高抑制能力的电源供应是必要的保障,  如果电源纹波噪声抑制能力不够,  会有什么影响呢?

1.对芯片数据与算法的影响:  电源微小的纹波噪声可能导致芯片数据失真或芯片算法错误,  影响芯片算法的可靠性和准确性;

2.对功耗管理和能效优化的影响:  芯片系统通常需要大量的计算资源, 功耗管理和能效优化成为关键问题。纹波噪声抑制力差直接影响电源的优化,  降低 系统的能效;

3.对射频信号处理稳定性的影响: 在处理射频信号以实现通信或感知功能的应用中, 电源纹波噪声直接影响通信质量并可能导致感知错误。

所有这一切使得预留给电源的纹波噪声裕量越来越低,从而要求高精度的电源纹波噪声抑制能力 (PSRR) 的测量。

精准PSRR测量面临的技术挑战

从理论上讲，PSRR测量需要在电源输入端注入扫频纹波信号，并同步测量输入与输出端的残余纹波，从而获得电源抑制比在不同频率下的变化曲线。

然而，在实际测试过程中，随着频率提升至兆赫兹范围，被测纹波信号往往只有微伏级别。这对测试系统提出了更高要求，包括：

• 极低的本底噪声，确保测试系统不会淹没真实信号

• 高分辨率测量能力，以捕捉微小电压变化

• 完整的测试系统方案，包括信号源、注入设备和分析软件

如果测试方案本身的性能不足，测量结果可能无法真实反映芯片性能，甚至影响产品研发进度和上市周期。

一体化PSRR测试方案提升测量可靠性

针对PSRR测试中的挑战，完整的测试系统方案尤为重要。通过结合高性能示波器、电源轨探头以及专业信号注入设备，可以实现从信号注入、数据采集到自动分析的完整测试流程。

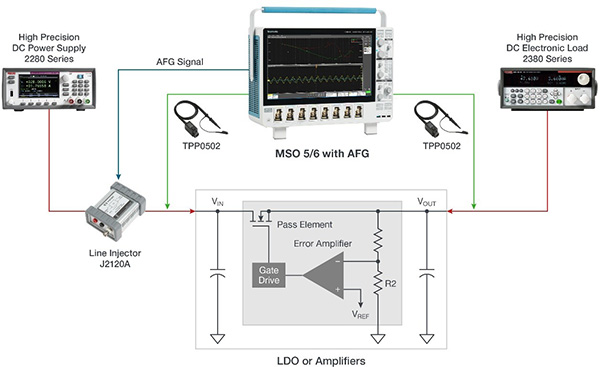

在实际测试中，函数信号发生器产生扫频信号，经线性注入器耦合到电源输入端。随后，示波器同步采集输入和输出端的纹波信号，并通过分析软件自动生成PSRR随频率变化的曲线。

这种集成化测试方案能够有效降低测试复杂度，提高测量一致性与重复性。它不仅能够帮助电源芯片设计工程师准确表征器件性能，还可以为系统工程师提供可靠的数据支持，从而在系统设计阶段更好地评估电源方案。

精准测量推动电子系统可靠性提升

随着电子系统向更高性能、更高集成度发展，电源系统的稳定性正在成为决定整体性能的重要因素。PSRR作为衡量电源鲁棒性的核心指标，其精准测量在高端芯片与复杂系统开发中正变得越来越关键。

在通往更智能、更高效电子系统的道路上，对每一毫伏电源纹波的精准测量与控制，都意味着性能边界的进一步突破。而实现这一目标的第一步，正是建立可靠的PSRR测试能力。
